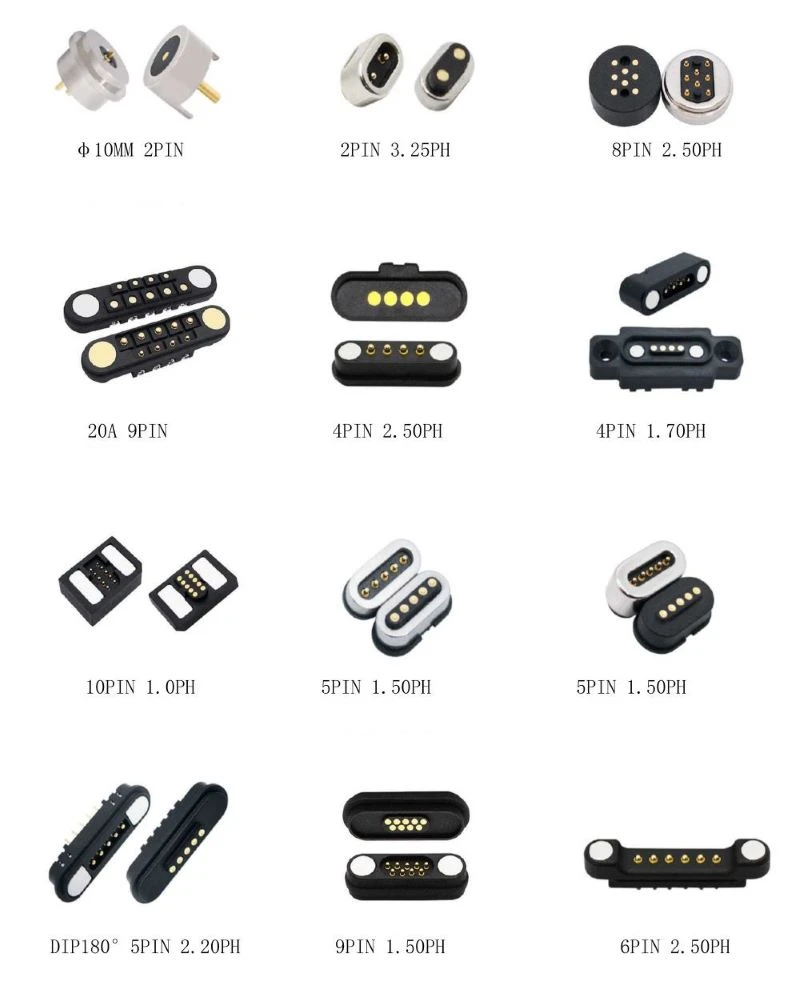

Магнитные разъемы POGO PIN

• Самостоятельное-выравнивание: Магниты автоматически направляют сопрягаемые половинки в правильное положение.
• Самостоятельная-блокировка: Магнитная сила удерживает соединение надежно без механических защелок.
• Быстрое подключение/отключение: Работа-одной рукой, инструменты не требуются.
• Компенсация допуска: Пружинные-штифты допускают смещение до ±1,0 мм.
• Высокий цикл жизни: от 10 000 до 100,000+ циклов спаривания
• Позолоченные-контакты: Низкое контактное сопротивление, отличная коррозионная стойкость.
• Настраиваемая сила магнита: удерживающая сила от 200 г до 2000 г.
• Герметичные опции: IP67/IP68 доступен для суровых условий эксплуатации.
• ROСоответствует HS: Экологически чистое строительство

Примечание:Все характеристики настраиваемые. Количество контактов, сила магнита, материал корпуса и уплотнения в зависимости от применения.

1. Магнитный разъем – само-позиционирование, само-фиксация
Подпружиненные-штифты POGO в сочетании с редкоземельными-магнитами. Магниты выравнивают разъем и удерживают его на месте без защелок и винтов. Никаких возни в темноте. Сломанных пластиковых клипс нет. Просто сблизьте две половинки, и они сомкнутся.

2. 1От A до 10 А на контакт — сигнал, питание или и то, и другое
Контакты меньшего размера (1A–3A) для передачи сигналов и данных с низким-током. Контакты большего размера (5–10 А) для зарядки аккумулятора и подачи питания. Все в одном корпусе разъема. Усилие пружины на штифт: от 50 г до 300 г, в зависимости от тока и требуемой устойчивости контакта.

3. Два семейства магнитов — стандартные и высоко-температурные.
Неодимовые (NdFeB) магниты работают от -40 до +85 градусов и подходят для большинства внутренних и коммерческих продуктов. Самарий-кобальт (SmCo) расширяет диапазон до +150 градусов - и предназначен для автомобильных двигателей, промышленных печей и уличного солнечного оборудования. Удерживающая сила от 200 г до 2000 г, выбирается в зависимости от размера разъема.

4. Герметичность по стандарту IP68, рассчитана на циклы от 10 до 50 тыс.+
Рабочий ход: от 0,5 мм до 2,0 мм, чего достаточно для устранения перекоса и загрязнения поверхности. Герметичные версии имеют степень защиты IP68 (пыленепроницаемость-, длительное погружение в воду). Циклы стыковки: от 10 000 до более 50 000 в зависимости от серии. Корпуса из ПБТ или ПА6Т (UL94V-0). Количество нестандартных контактов от 2 до 24, шаг от 1,27 мм до 5,0 мм. Соответствует ROHS.

• Количество контактов и расположение: от 2 до 24 контактов, круглая или прямоугольная, нестандартная матрица
• Форма разъема: Круглый, прямоугольный, овальный или индивидуальный.
• Размер разъема: Диаметр от 8 до 50 мм или по индивидуальному заказу.
• Тип магнита: NdFeB (стандартный, более дешевый) или SmCo (высоко-температурный, устойчивый к коррозии).
• Сила магнита: удерживающая сила от 200 г до 2000 г.
• Конфигурация магнита: Одинарный, двойной, четверной или пользовательский массив.
• Шаг контакта: от 1,27 мм до 5,0 мм
• Текущий рейтинг: Стандартный (1-3А) или сильноточный (5–10А).
• Пружинная сила: от 50 до 300 г на штифт
• Стиль наконечника: Плоский, корончатый, заостренный, радиусный.
• Толщина покрытия: Золото от 0,1 до 3,0 мкм поверх никеля.
• Материал корпуса: ПБТ (стандартный), PA6T (высоко-температурный), LCP (оплавления), PEEK (сверх-высоко-температурный)
• Цвет корпуса: Черный, белый, серый, синий, красный или индивидуальный.
• Экологическая герметизация: IP67, IP68 с уплотнительными-кольцами или герметизацией
• Кабельная интеграция: предварительно-подсоединенные провода с произвольной длиной и наконечниками.
• Монтаж на печатной плате: SMT, сквозное-отверстие или монтаж на панели.
• поляризация: Корпус со шпонками, асимметричное расположение магнитов
• Упаковка: Лоток, трубка, лента и катушка (SMT) или по индивидуальному заказу.

Решения для самовыравнивания-быстрого-соединения межсоединений

• Зарядные устройства для носимых устройств: используется в умных часах, фитнес-трекерах, умных кольцах, слуховых аппаратах и ​​носимых медицинских устройствах, где пользователям требуется простая-зарядка одной рукой без точного выравнивания.
• Док-станции для медицинского оборудования: Используется в мониторах пациентов, аппаратах CPAP, инфузионных насосах и портативном диагностическом оборудовании, требующем легкой стыковки, возможности очистки и надежных соединений в клинических условиях.
• Док-станции для бытовой электроники: встраивается в док-станции для смартфонов, подставки для планшетов, чехлы для беспроводной зарядки наушников и зарядные подставки для интеллектуальных колонок для удобной-ежедневной зарядки.
• Приспособления для тестирования и программирования: используется в производственных испытательных стендах, станциях программирования встроенного программного обеспечения и калибровочном оборудовании, где быстрая замена устройств важна для производительности.
• Промышленность и робототехника: реализовано в роботизированных устройствах смены инструмента, зарядных контактах AGV, модульных сенсорных системах и интерфейсах быстрого-разъединения, требующих надежных,-самоцентрирующихся соединений.
• Зарядка электромобилей и микромобильность: используется в разъемах для зарядки электросамокатов, док-станциях для аккумуляторов электронных-велосипедов и небольших разъемах для зарядки электромобилей, где пользователям требуется простая зарядка-от сети.
• Интернет вещей и устройства умного дома: используется в интеллектуальных дверных звонках, камерах видеонаблюдения и сенсорных узлах для защиты от атмосферных воздействий и простого-подключения интерфейсов питания и передачи данных.
• Морское и уличное оборудование: Встроен в водонепроницаемые разъемы для лодочной электроники, наружных датчиков и портативного освещения, требующие коррозионной стойкости и надежной герметизации.

1) Имея опыт работы с интерфейсными разъемами и кабельными сборками, мы можем предложить широкий спектр стандартных производственных возможностей, таких как штамповка, литье под давлением, создание прототипов, разъемов и кабельных сборок, индивидуальные разъемы и кабельные сборки, а также индивидуальная розничная упаковка.

2) Развитие технологии межсоединений. Наша команда может предложить опыт межсетевых соединений мирового-класса, от первоначальной консультации до окончательной поставки, для решения задач межсетевого взаимодействия наших клиентов. Наш индивидуальный пакет проектирования и проектирования включает чертежи САПР, 3D-модели, прототипы и образцы для испытаний.

3)Налаживание связей по всему миру. Мы можем предоставить широкий спектр межсетевых решений для удовлетворения потребностей клиентов на самых разных рынках, включая некоторые из самых популярных рынков, таких как: высококачественная-бытовая электроника, хранилище данных, телеприставки,-медицина, домашняя безопасность, промышленность, аудио/видео, настольные и мобильные компьютеры.

4)Высокое качество продукции и конкурентоспособные цены.

5) Превышение ожиданий. Наша политика качества – качество прежде всего, клиент прежде всего.

1. Майк, инженер по испытательному оборудованию в Огайо.
«Магнитный штыревой разъем POGO на нашем приспособлении для программирования меняет- правила игры. Операторы просто кладут плату, магниты фиксируют ее на месте. 50 000 циклов, и она продолжает работать. Хороший продукт».

2. Лиза, менеджер по продуктам Интернета вещей в Канаде.
«Наружный интеллектуальный датчик использует 4-контактный магнитный разъем с классом защиты IP68. Выдерживает дождь и снег. Предварительно подключен провод длиной 1 м. Простая установка в полевых условиях. Хороший продукт».

3.Радж, производитель медицинского оборудования в Индии.
«В док-станции аппарата CPAP используется 6-магнитный разъем. Пациенты просто устанавливают аппарат на док-станцию ​​— точное выравнивание не требуется. Степень защиты IP67 для легкой очистки. Хорошее качество».

4. Юки, инженер по бытовой электронике из Токио.
«В док-станции для зарядки интеллектуального динамика используется 3-контактный круглый магнитный разъем. Магниты притягивают динамик в правильное положение каждый раз, когда. 500удерживающая сила идеальна. Хороший продукт».

• Способ оплаты: Кредитная карта или банковский перевод (необязательно для больших сумм). Вестерн Юнион PayPal
• Оплата T/T обычно поддерживает 100% предоплату.
• Время выполнения: Обычно в течение 5-10 рабочих дней после получения оплаты.
• Политика образцов: образцы всегда доступны для каждой модели стандартных продуктов.
• Образцы могут быть готовы в течение 3-5 рабочих дней после получения оплаты.
• Порт доставки: Шэньчжэнь, Китай.
